Charakterystyka:

Ostrzałka do wierteł Drill Doctor Tivoly DD750X

Ostrzałka Drill Doctor 750X to dość proste, półprofesjonalne urządzenie do ostrzenia klasycznych wierteł spiralnych wykonanych wg. normy DIN338 lub 340, a także wierteł do betonu.

Umożliwia naostrzenie wierteł HSS , HSS-E , TiN i węglikowych w krótkim czasie – ok. pół minuty.

Możliwe ostrzenie wierteł o kącie wierzchołkowym od 118 do nieco powyżej 135 stopni, a także płynnie w zakresie kątów zawartych między tymi wartościami, w zakresie średnic od Ø 2,5 do 19 mm, bez potrzeby dokupowania specjalnego uchwytu.

Ostrzenie stożkowe i krzyżowe, możliwość wykonania w bocznym otworze przeostrzenia korekcji ścinu „split point”.

Uchwyty i ściernice dostępne jako zużywalne części zamienne. Ponadto ten model ma możliwość naregulowania ilości zbieranego materiału przez odpowiednie nastawienie płytki oporowej do ustawiania długości części wiertła wystającej z uchwytu.

W dostawie:

• ostrzałka,
• uchwyt do wierteł Ø 2,50 > 19 mm,
• klucz do wymiany ściernicy,
• instrukcja oryginalna DD oraz dokładna moja polska wersja,
• kartonik producenta z linkiem do filmu instruktażowego;

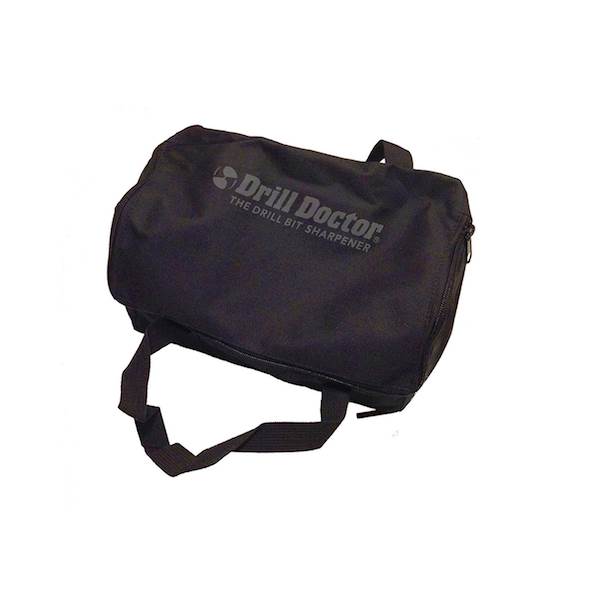

• torba z włókna o podwyższonej gęstości do przenoszenia ostrzałki (na oddzielnym zdjęciu).

Dane techniczne :

• Napięcie : 230V – 50Hz – 0,88A max.
• Masa urządzenia : 1,20 kg
• Wartość hałasu wg. normy ISO 4871 :

► pod obciążeniem : 86,8 dB

► na biegu jałowym : 84,1 dB

► 1m od urządzenia : odp. 81,2/81,2 dB

► wartość szczytowa hałasu : 91,4 dB

► niepewność pomiaru : +/- 3dB

Masa w kartonie indywidualnym , razem z instrukcją: 2,05 kg.

• Moc : 89W .
• Prędkość obrotowa: max. 15 000 obr./min.
• Natężenie: nominalne 0,4A, max. : 0,88A.

Konstrukcja jest dość prosta i jest składana w Meksyku z wielu elementów wyprodukowanych w wielu krajach „low cost”. Konstrukcja kołyskowa otworu, w który wkładamy wiertło z uchwytem uzależnia jakość naostrzenia od precyzji i zdecydowania gestów operatora i od właściwego spozycjonowania wiertła w uchwycie, a ponieważ wykonanie jest jakie jest, dlatego kalibruję/sprawdzam każdą ostrzałkę.

Niedoświadczony operator na pewno nie uzyska takiej jakości powierzchni przyłożenia, jaka może uzyskać w profesjonalnych ostrzałkach, gdzie wiertło jest mocowane w tulejkach rozprężnych. Na pewno każdy doświadczony szlifierz narzędziowy uzyska lepszą powierzchnię szlifując wiertło „z ręki” lub używając do tego celu urządzenia w pełni zawodowego, umożliwiającego uzyskanie jakości powierzchni odpowiedniej do używania wierteł na maszynach CN.

To urządzenie jest dla operatorów wiercących „z ręki”, lub na prostych, analogowych wiertarkach warsztatowych, używających dużej ilości wierteł lepszej jakości, które opłaca się naostrzyć.

Próg rentowności zastosowania tej ostrzałki wyznacza koszt ściernicy diamentowej - dostępne na Allegro.

Biorąc pod uwagę, że przy oszczędnym ustawieniu ilości zbieranego materiału i obracaniu ściernicy po zużyciu jednego brzegu możemy uzyskać wydajność rzędu średnio ok. 500-1000 ostrzeń wiertła o średnicy ok. 6 mm, operacja jest zasadna dla stosowania markowych, dobrych wierteł szlifowanych, ale już przy używaniu wierteł walcowanych dalekowschodniej, taniej produkcji opłacalność zakupu tego urządzenia będzie pod znakiem zapytania.

Plusy:

• szybkie ostrzenie wielu standardowych wierteł;
• możliwość zaoszczędzenia na koszcie szlifowania w modelu 750X przez wyregulowanie ilości zbieranego materiału;
• dość prosta obsługa;
• ściernicę można obrócić po zużyciu jednej strony, podwajając jej wydajność;
• długi,3-letni okres gwarancji.

Minusy:

• słaba powtarzalność układu ustawczego – dlatego w każdej ostrzałce optymalna pozycja dla uzyskania właściwego, pozytywnego kąta przyłożenia jest nieco inna i dlatego każdą sprawdzam;
• słaba szczelność komory silnika – dlatego zalecam podłączenie do otworu ostrzenia split-point rury odkurzacza opatrując to miejsce odpowiednia naklejką i zalecam częste opróżnianie pojemnika na opiłki;
• uzależnienie jakości ostrzenia od precyzji gestów operatora;
• relatywnie wysoka cena w stosunku do poziomu technicznego; ( stąd mocno obniżona cena na Allegro w stosunku do cen cennikowych Tivoly );
• poza ściernicą i uchwytem brak części zamiennych, dlatego należy uważać na właściwe mocowanie wiertła w uchwycie i mocno dociągać pierścień ryglowania wiertła w uchwycie dopiero po wyciągnięcia uchwytu z otworu ustawczego, w przeciwnym wypadku zęby podziałki otworu nastawczego mogą ulec wyłamaniu i wtedy cała ostrzałka będzie niesprawna, bowiem obudowa otworu ustawczego nie jest dostępna jako część zamienna.Reklamacje tej części wynikające z nieodpowiedniego mocowania wiertła nie będa uwzględniane !

I jeszcze jedna ważna uwaga: nie zalecam ostrzenia wierteł powlekanych np. TiAlN czy TiN z 2 względów:

• W trakcie ostrzenia całkowicie zdzieramy powłokę, która najczęściej ma grubość do ok. 3 mikronów;
• Niektóre powłoki w trakcie ostrzenia mogą wydzielać szkodliwe, rakotwórcze związki chemiczne oraz ograniczać wydajność nasypu ściernicy.

Nie nadaje się do ostrzenia wierteł o specjalnej geometrii tzn. z nietypowym kształtem wierzchołka, z mocno położoną spiralą i poszerzonym rowkiem wiórowym.

Nota prawna: znak graficzny i nazwa DrillDoctor są zastrzeżone przez Darex LLC, Oregon, USA.

Dane do Dyrektywy GPSR:
Producent: TIVOLY S.A. , Francja, Route Portes de Tarentaise 266, Tours-en-Savoie 73790
[email protected]
Uważaj na ostre krawędzie i odpryski przy operacjach skrawania: wierceniu, pogłębianiu, fazowaniu, gwintowaniu oraz przy ostrzeniu wierteł. Pracuj w rękawicach i okularach ochronnych.
